Giới Thiệu
Giải pháp máy cắt mới cho văn phòng và cửa hàng nhỏ
Chất lượng vượt trội, độ tin cậy cao và giá cả hợp lý.
Máy cắt plotter phù hợp nhất cho những văn phòng, cửa hàng nhỏ với yêu cầu số lượng cắt ít nhưng chất lượng cao cho những sản phẩm như in chuyển nhiệt, biển hiệu di động, vv...
Đặc Tính
Siêu dễ vận hành cho người mới bắt đầu
Máy CE LITE-50 cho chất lượng cắt tốt, năng suất cao và chi phí đầu tư hiệu quả. Máy có thể tạo ra những sản phẩm mẫu gốc một cách dễ dàng với bảng điều khiển cảm ứng 4.3 inch và phần mềm được lập trình cải tiến.

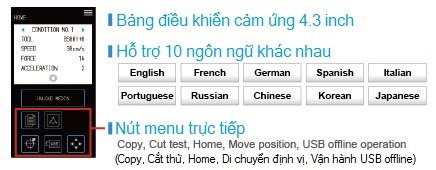

Bảng điều khiển cảm ứng 4.3 inch dễ sử dụng
CE LITE-50 được vận hành một cách dễ dàng với bảng điều khiển cảm ứng 4.3 inch.
Hiệu quả cao cho doanh nghiệp nhỏ.
Bề rộng vật in tối đa 508mm (20 inches), hiệu quả trong việc sản xuất những sản phẩm nghệ thuật cho doanh nghiệp của bạn.

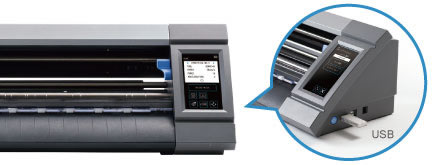

Vận hành offline với USB
Bằng việc sử dụng dữ liệu được lưu trong USB, bạn có thể vận hành máy cắt dễ dàng mà không cần kết nối với máy tính.

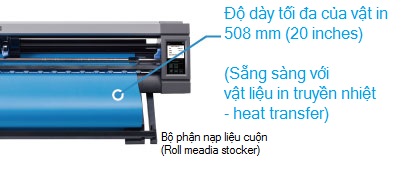

Khả dụng với vật liệu tấm và cuộn
Cắt tự động liên tục vật liệu dạng cuộn có chiều dài lên đến 3 m* với bộ phận nạp liệu cuộn (roll meadia stocker) của máy.
* Đảm bảo chính xác trong vòng 1m.
Độ chính xác tùy thuộc vào điều kiện cắt và vật liệu cắt.

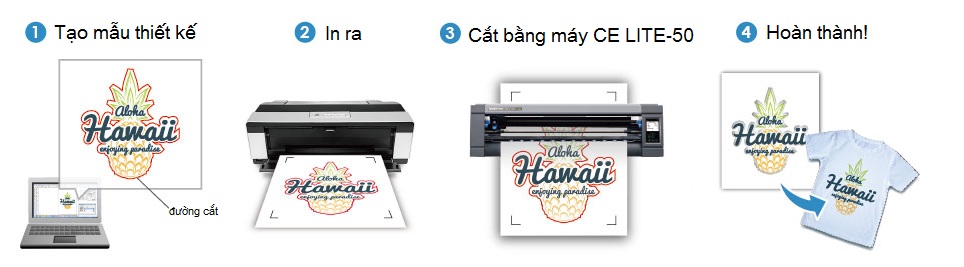

Tạo ra những sản phẩm mẫu bằng các chức năng In & Cắt
Bằng cách sử dụng chức năng In & Cắt, CE LITE-50 sẽ tự động canh thẳng vị trí của những đường cắt lên vật liệu đã in ảnh. Như vậy, với chức năng này, máy có thể cắt được những sticker và những miếng in chuyển nhiệt.
Cải thiện khả năng sản xuất với những ứng dụng In & Cắt

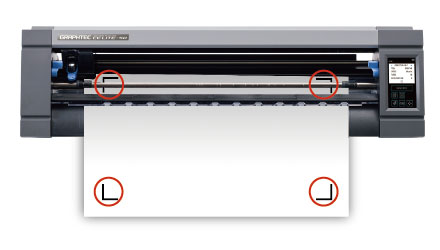

In & cắt ARMS (ARMS7.0)
Với chức năng In & Cắt ARMS, máy cắt plotter sẽ nhận dạng những dấu cân chỉnh trên vật in, từ đó máy canh hàng một cách chuẩn xác vị trí của những đường cắt lên ảnh in. Với ARMS 7.0, máy có thể nhận biết được dấu cân chỉnh trên nhữg vật in có nhiều màu sắc khác nhau.
Chi tiết về công nghệ >
* Những dấu cân chỉnh có thể không được nhận dạng bởi tình trạng của vật in.

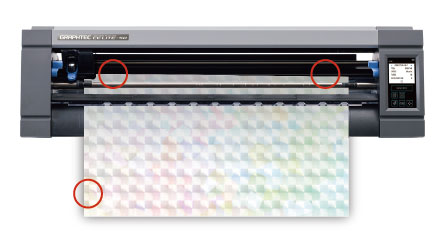

In & Cắt tối giản (New Function);
Khi sử dụng những vật liệu dạng tấm (hoặc miếng), máy CE LITE-50 sẽ nhận dạng những rìa mép của vật liệu, từ đó máy sẽ canh thẳng hàng vị trí của những đường cắt chu vi lên ảnh in mà không cần đến những dấu cân chỉnh. Trog trường hợp này, vật liệu in có cùng một size chuẩn, thì diện tích cắt tối đa trên vật liệu có thể được tối ưu hóa bất kể màu sắc hoặc độ bóng của vật in như thế nào, bởi vì máy vẫn hoạt động tốt dù dấu cân hỉnh có được in lên vật liệu hay không.
* Độ chính xác của định vị tùy thuộc vào chất lượng áy in.
Định vị đường cắt chu vi có thể cần sự điều chỉnh tốt.
Software
Phần mềm chương trình được cải tiến cho phép bạn sử dụng ngay một cách dễ dàng
Máy tương ứng với những phần mềm mới được cải tiến như Graphtec Pro Studio và Cutting Master 4. Những phần mềm này cho phép tạo ra những bản thiết kế cắt và kiểm soát quá trình cắt.
Cutting Master4 (Win/Mac)
Cutting Master 4 là một phần mềm bổ trợ giúp máy tương thích dễ dàng với Adobe Illustrator và CorelDRAW Graphic Suite.
Phần mềm cho giúp ta gửi dữ liệu cắt tới máy cắt plotter, xem bảng duyệt trước khi cắt (preview), thêm dấu cân chỉnh, hiệu chỉnh tool conditions/ thiết lập kế hoạch vận hành và nhiều công dụng khác. Phần mềm bổ trợ dễ dùng này sẽ giúp bạn nhận được những kết quả tuyệt vời từ máy cắt plotter mà bạn đang sử dụng.
Graphtec Pro Studio / Plus (Optional) cho Windows
Một phần mềm ứng dụng dễ dùng, giúp bạn tạo nên những mẫu thiết kế gốc chất lượng cao.
Bao gồm cá chức năng cải tiến như định dạng tự động (auto-shapes), đánh bóng (shading) và những chức năng hiệu chình (editing functions). Phần mềm còn có thể định hình những điều kiện cắt và những thiết lập khác cho máy cắt plotter. Sự tương thích với những tập tin (file) dạng EPS / Ai / CMX / PDF cho phép người dùng có thể sử dụng được những mẫu thiết kế có trước đó.
Graphtec Studio cho Mac
Một phần mềm ứng dụng dễ dùng cho Mac OS để tạo ra những mẫu thiết kế gốc. Những hình ảnh được
tạo nên một cách dễ dàng bằng việc sử dụng những icon được sắp xung quanh khu vực vẽ trong chương trình
.
Thông Số
Thông Số Kỹ Thuật
| Mục |
CE LITE-50 |
|
|
Giới hạn cắt tối đa (Rộng x Dài) (*1) |
498 mm x 3 m |
|
|
Giới hạn cắt đảm bảo chính xác (*1) |
478 mm x 1 m |
|
|
Độ dày vật cắt (*2) |
Max. 508 mm Min. 210 mm (theo chiều “chân dung” của khổ A4) |
|
|
Loại vật liệu cuộn |
Đường kính |
Ống giấy 2 inch (50.8 mm): Đường kính Max: 150 mm, Đường kính Min: 52.8 mm Ống giấy 3 inch (76.2 mm): Đường kính Max: 150 mm, Đường kính Min: 78.2 mm |
|
Khối lượng |
Max: 2.5 kg |
|
|
Tốc độ cắt tối đa |
500 mm/giây cho mọi chiều cắt |
|
|
Lực cắt tối đa |
2.1 N (210 gf) |
|
|
Loại dao cắt |
Supersteel (siêu-thép) |
|
|
Loại viết vẽ |
Bút Fiber-tip hoặc bút bi (ballpoint) hiện có trên thị trường.(*3) |
|
|
Loại vật liệu cắt |
Những tấm film tự dán có độ dày 0.1 mm đổ lại (vinyl / huỳnh quang / phản quang) |
|
|
Độ phân giải lập trình (Programmable resolution) |
GP-GL : 0.1 / 0.05 / 0.025 / 0.01 mm |
|
|
Cổng kết nối giao diện (Interface) |
USB2.0 |
|
|
Thiết bị lưu trữ ( nhận input từ bên ngoài) |
USB lưu trữ |
|
|
Nguồn điện |
100-240 V AC, adapter output 24 V DC (2A) |
|
|
Mức tiêu thụ điện |
32 W |
|
|
Môi trường để vận hành máy |
10 đến 35 ºC, 35 đến 75 % R.H. (Độ ẩm không dày đặc) |
|
|
Môi trường đảm bảo máy vận hành chính xác |
16 đến 32 ºC, 35 đến 70 % R.H. (Độ ẩm không dày đặc) |
|
|
Kích thước bên ngoài (Dài x Rộng x Cao) |
Xấp xỉ: 784 x 227 x 164 mm (chưa tính bộ phận nạp liệu cuộn - roll media stocker) |
|
|
Khối lượng |
Xấp xỉ: 8.0 kg (chưa tính bộ phận nạp liệu cuộn - roll media stocker) |
|
|
OS tương thích (*4) |
Windows 10 / 8.1 / 8 / 7 |
|
|
Supported software / driver (*5) |
Cutting Master 4, Graphtec Pro Studio, Graphtec Studio (for Mac), Windows driver |
|
|
Những tiêu chuẩn tương thích |
An Toàn |
UL/cUL, CE mark |
|
EMC |
VCCI Class A, FCC Class A, CE mark (EN55032, others) |
|
(*1) Chỉ đúng khi sử dụng những vật liệu và vận hành máy trong những điều kiện mà Graphtec chỉ định. (Bộ phận nạp liệu cuộn –roll media stoker – được sử dụng cho những vật in dài)
(*2) Khi dùng cho những vật liệu cắt không có kích thước chuẩn, hãy dùng tấm đỡ khi vận hành.
(*3) Máy cần phải có thiết bị tiếp hợp bút vẽ (pen adapter) cho chức năng này (tùy chọn).
Đường kính khả dụng cho bút nỉ mực nước (water based felt-tipped pen): 8 mm – 11.3 mm
Có 3 loại thiết bị tiếp hợp bút phù hợp với độ rộng của bút nỉ mực nước.
* Có những trường hợp bút không phù hợp để gắn vào thiết bị là do hình dạng của nó.
(*4) Graphtec không hỗ trợ những phần mềm/ driver đã lỗi thời và không còn được phát triển bời team OS của công ty nữa.
(*5) Để được hỗ trợ, hãy chek trang hỗ trợ gốc của công ty Graphtec hay liên hệ với chúng tôi, công ty Ánh Vàng – nhà phân phối độc quyền các dòng máy này của Graphtec ở Việt Nam.
Những vật liệu phụ tùng chuẩn
|
Mục |
Số lượng |
Mô tả |
|
AC adapter |
1 |
Loại thông dụng, phù hợp với hầu hết các nước |
|
Bộ dao cắt (dao cắt chuẩn) |
1 |
Loại chuẩn (PM-BS-001) |
|
Tấm đỡ (13-inch) |
1 |
Rộng : 330 mm (13 inches : PM-CM-003) |
|
Dao cắt ngang |
1 |
Cho chế độ cắt hiệu chỉnh từ dạng tấm sang dạng cuộn (PM-CC-001) |
|
Bộ phận nạp liệu cuộn (Roll media stocker) |
1 |
|
|
Dụng cụ dao Tip cap |
1 |
Dùng để tháo lấy lưỡi dao cắt ra ngoài |
|
Cáp USB |
1 |
Dài 1.5 m |
|
Setup manual |
1 |
Sử dụng bằng 10 ngôn ngữ khác nhau |
|
Safety manual |
1 |
Sử sụng bằng 10 ngôn ngữ khác nhau |
Tùy Chọn
|
Phần mềm |
Mã số |
Mô tả |
Package |
|
Graphtec Pro Studio Plus |
OPS682-PLS |
Phiên bản nâng cao của Graphtec Pro Studio |
1 set/pack
|

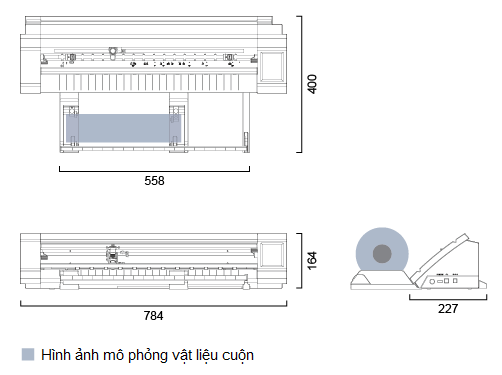

Kích Thước
■ CE LITE-50 (Khi cắt vật liệu dạng cuộn)
(*) Đơn vị : mm
Sai số : +/- 5 mm
■ CE LITE-50 (Khi cắt vật liệu dạng tấm)
(*) Đơn vị : mm
Sai số : +/- 5 mm
Phụ Kiện
Phụ Kiện Thay Thế
|
Tên |
Hình ảnh |
Mã hàng |
Mô tả |
Package |
|
Bộ dao cắt ( Lưỡi dao chuẩn) |
|
PM-BS-001 |
Dùng cho vật liệu cắt thông thường (film, giấy, vật liệu khác) |
1 set/pack |
|
Bộ dao cắt (lưỡi dao dài) |
PM-BS-002 |
Dùng cho vật liệu cắt dày (cao su mềm, tấm polyurethane độ dày 1 mm đổ lại) |
1 set/pack |
|
|
Bộ tiếp hợp bút vẽ |
|
PM-BH-001 |
Dùng để gắn bút vẽ Đường kính của bút: 8 mm – 11.3 mm |
1 set/pack |
|
Tấm đỡ 13 inch |
|
PM-CM-003 |
Dùng cho vật liệu cắt không có bìa lót đả dày Không gian khả dụng (rộng x dài): 330 mm x 483 mm |
1 sheet/pack |
|
Đệm cắt |
|
PM-CR-001 |
Để thay đệm cắt trong máy |
1 mat/pack |
|
Dao cắt ngang |
|
PM-CC-001 |
Dùng để hiệu chỉnh việc cắt từ dạng tấm sang dạng cuộn |
1 pc/pack
|
